|
|
| 因材施“膠”丨優(yōu)質(zhì)門窗，從正確選用“膠”開始 |
| 【日期】 2020年11月30日
【瀏覽】 [865] |
|
|
門窗作為聯(lián)接室內(nèi)外的通道，更是陽光、新鮮空氣以及能量交互的橋梁，承載著當(dāng)今社會對于節(jié)能減排的生活理念。同時門窗的設(shè)計日益多樣化，以滿足人們對于生活品質(zhì)的個性化追求，優(yōu)質(zhì)門窗是優(yōu)質(zhì)生活中必不可少的角色。那么，優(yōu)質(zhì)門窗需要選用什么樣的門窗膠呢?
門窗膠的用途
密封膠在門窗中主要用于窗框與玻璃的接縫密封、窗框與內(nèi)外墻體的接縫密封，對門窗的水密性、氣密性、保溫性、隔音等方面起關(guān)鍵作用。
門窗膠的選用原則
1)選擇質(zhì)量有保證的門窗膠
門窗密封膠承受接縫寬窄變化，要求有一定的位移能力，并具有良好的耐候耐老化性。門窗膠選用需要關(guān)注產(chǎn)品符合的標(biāo)準，位移能力和耐久性，以保證門窗的使用壽命。市面上的門窗膠質(zhì)量、價格參差不齊，有些非常便宜，價格只有同類知名產(chǎn)品的一半，甚至更低。這些低價劣質(zhì)的門窗膠的物理性能和老化性能均無法滿足門窗的長久使用年限。同時，低價劣質(zhì)的門窗膠引起的質(zhì)量事故，可能會導(dǎo)致客戶付出幾倍甚至幾十倍購膠成本，甚至造成嚴重的社會影響，損害企業(yè)信譽。在此，我們建議消費者可以選用固司令膠業(yè)硅酮密封膠。
怎樣選擇質(zhì)量有保證的門窗膠？門窗膠質(zhì)量的好壞是與原材料的質(zhì)量、配方組成、生產(chǎn)工藝、質(zhì)量管控體系等多方面因素有關(guān)。在此，建議消費者了解關(guān)注廣東魯班新型材料有限公司，選購固司令膠業(yè)質(zhì)保膠粘產(chǎn)品。固司令膠業(yè)從品牌創(chuàng)立時就以新技術(shù)、高品質(zhì)、高標(biāo)準進入市場，旗下膠粘產(chǎn)品嚴格的按照國標(biāo)進行生產(chǎn)，質(zhì)保承諾，質(zhì)量無憂。
2)堅決拒絕“充油膠”
目前，國內(nèi)門窗膠主要以硅酮密封膠為主，而市場上有很大一部分的低價劣質(zhì)的硅酮密封膠是通過大量使用各種烷烴增塑劑(白油、液體石蠟，統(tǒng)稱礦物油)取代價格昂貴的有機硅基礎(chǔ)聚合物來降低成本，通常稱為“充油膠”。它們通常以低價吸引客戶，價格非常便宜，剛開始使用也看不出問題，但是幾個月到半年以后，這些產(chǎn)品的問題就會逐漸暴露出來，出現(xiàn)開裂、粉化、硬化、流油等問題，給客戶帶來極大的困擾和嚴重的損失!
門窗用密封膠在應(yīng)用中出現(xiàn)問題，將導(dǎo)致門窗密封失效，造成漏水、漏氣等問題，嚴重影響到門窗整體的質(zhì)量。在此，小編將介紹門窗用密封膠應(yīng)用過程中的一些常見問題，通過分析原因，提供解決方案，幫助用戶把密封膠用好。
門窗膠垂流
在實際工程中，門窗膠出現(xiàn)了垂流現(xiàn)象，屬門窗膠施工應(yīng)用問題，會影響工人注膠修整，嚴重的會影響到膠縫的美觀效果。
問題原因
可能原因有兩點：一是膠縫寬度較大，且膠與基材的接觸面積小，附著力不夠。注膠后，在膠未固化到一定程度時，如此時膠的重力大于膠的附著力，就可能會導(dǎo)致膠縫變形而出現(xiàn)垂流現(xiàn)象。二是密封膠本身下垂度指標(biāo)較差而出現(xiàn)垂流現(xiàn)象。
原因分析和解決辦法

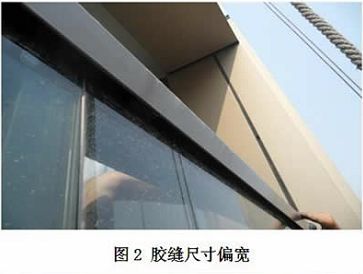

多數(shù)情況下，部分膠縫寬度明顯偏大是施工偏差造成的。膠縫寬度偏大時，在不填入襯墊材料的情況下，注膠后膠的接觸面積小，部分會處于懸空狀態(tài)。當(dāng)膠所受重力大于膠的附著力時，就會出現(xiàn)垂流現(xiàn)象。
基于以上分析，建議解決辦法如下：
1）應(yīng)控制好施工偏差，把握膠縫尺寸。
2）如果膠縫確實偏寬，應(yīng)填入合適的襯墊材料，控制好注膠厚度（圖2）。
圖2采取填入襯墊材料（泡沫棒）的方法
基材被腐蝕

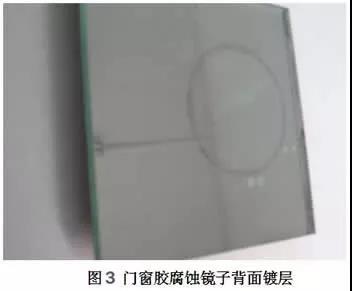

門窗膠使用中出現(xiàn)基材被腐蝕，可以通過查看門窗膠與基材的接觸面來判定。如果膠與基材接觸面出現(xiàn)密集細小的孔隙或已發(fā)生可見的物理化學(xué)變化，且膠非常容易從基材表面剝離，那么可認為基材被門窗膠腐蝕了。
問題原因
可能的原因主要有以下兩類：
1）脫酮肟型門窗膠與聚碳酸酯(PC)、銅、鋅等材料接觸。
2）脫酸型門窗膠與金屬材料、鍍膜玻璃、石材、混凝土等材料接觸。
問題分析和解決方案
1）脫酮肟型門窗膠與聚碳酸酯(PC)、銅、鋅等材料接觸。
脫酮肟型門窗膠放出的小分子物質(zhì)，可以與PC板、銅、鋅等材料發(fā)生化學(xué)反應(yīng)，在接觸界面會出現(xiàn)密集細小的氣孔，造成粘接失效。
2）脫酸型門窗膠與金屬材料、鍍膜玻璃、石材、混凝土等材料接觸。
脫酸型門窗膠放出的酸性小分子物質(zhì)，可以與金屬材料、鍍膜玻璃、石材、混凝土等材料發(fā)生化學(xué)反應(yīng)，同樣在接觸界面會出現(xiàn)密集細小的氣孔，引起粘接失效。
上述兩類門窗膠對基材造成腐蝕的問題，根本原因在于兩者之間發(fā)生了化學(xué)反應(yīng)，屬相容性問題。因此在使用前應(yīng)做相容性試驗。若確認門窗膠腐蝕了基材，可以選用其他類型的門窗膠，如脫醇型門窗膠，以避免上述問題發(fā)生。
開裂、粉化現(xiàn)象

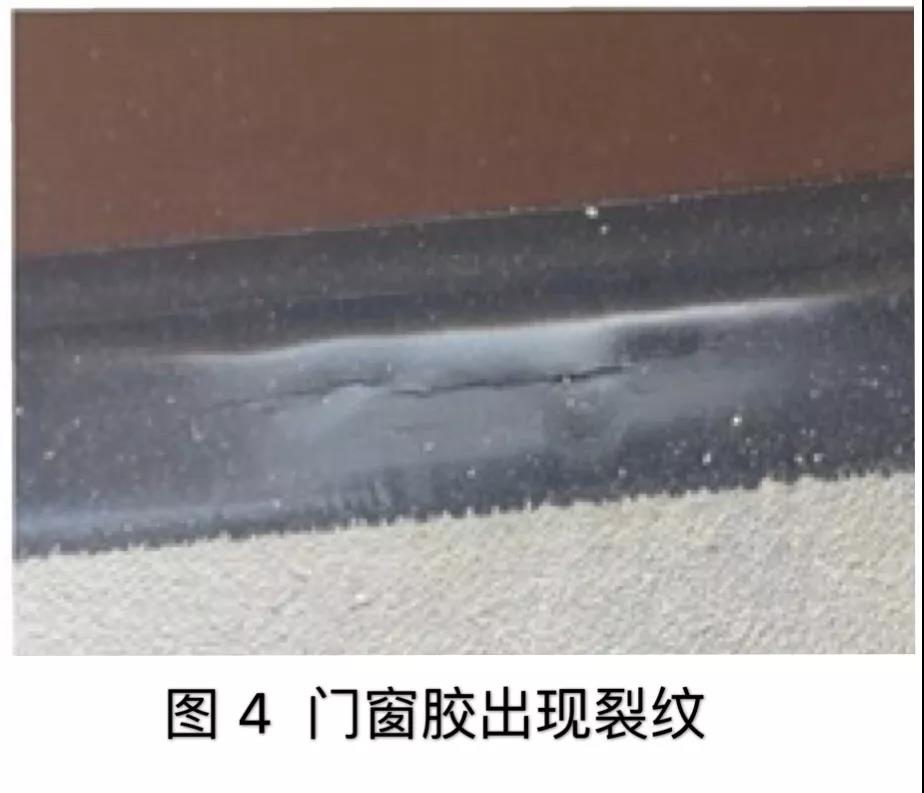

門窗膠出現(xiàn)開裂、粉化現(xiàn)象(見圖4)，屬于嚴重的質(zhì)量問題，會直接導(dǎo)致門窗膠密封失效，從而出現(xiàn)漏水、漏氣現(xiàn)象。
問題原因
可能的原因主要有以下兩點：一是施工的問題，如注膠的深度不夠，膠打得太薄或局部太薄，可能會導(dǎo)致開裂現(xiàn)象。二是膠本身的質(zhì)量問題，使用了劣質(zhì)的門窗膠，如出現(xiàn)收縮開裂、或粉化現(xiàn)象，基本可判定是門窗膠的質(zhì)量問題。
原因分析和解決辦法
1）注膠的深度不夠
門窗膠如注膠深度不夠，導(dǎo)致膠打得太薄或局部太薄，固化后的膠縫無法承受外力引起的位移變形，有可能出現(xiàn)開裂現(xiàn)象。由于不同門窗接縫尺寸不一，門窗膠注膠尺寸應(yīng)適應(yīng)門窗接縫尺寸，保證門窗膠與邊部基材有足夠的粘結(jié)面積與粘結(jié)厚度。
2）使用了劣質(zhì)的門窗膠
部分門窗膠生產(chǎn)企業(yè)為了降低成本，大幅降低了有機硅基礎(chǔ)聚合物的含量，大量填充廉價的礦物油和粉體填料，生產(chǎn)充油的門窗膠。這類門窗膠剛開始使用時不會有明顯問題，但是由于膠中填充的礦物油是烷烴類物質(zhì)，經(jīng)過一段時間后，礦物油會從膠中遷移出來。且其有機硅的含量低，耐老化性能差，使用一段時間后膠會明顯變硬、收縮，甚至出現(xiàn)開裂、粉化現(xiàn)象。
通過上述介紹，希望大家在選用門窗膠時能避免一些誤區(qū)。了解門窗膠標(biāo)準，選用固司令膠業(yè)優(yōu)質(zhì)門窗膠，與優(yōu)質(zhì)生活同行!
|
|
|
|
|
